ISO 10605 — ESD vizsgálati beállítási követelmények járművekhez
Átfogó útmutató az ISO 10605 ESD vizsgálathoz közúti járművek esetében, beleértve a vizsgálati beállítási követelményeket, kisülési módszereket, vizsgálati szinteket, az IEC 61000-4-2-től való eltéréseket és a megfelelési kritériumokat.
Bevezetés az ISO 10605 szabványba
Az ISO 10605 az közúti járművekben használt elektronikus modulok elektrosztatikus kisülés (ESD) vizsgálati módszereit határozza meg. Az elektrosztatikus kisülés az autóipari elektronika egyik leggyakoribb és legrombolóbb elektromágneses fenyegetése. Az emberi test száraz körülmények között több tíz kilovolt statikus töltést halmozhat fel, és egy mindössze nanoszekundumig tartó kisülési esemény képes károsítani az érzékeny félvezető eszközöket, megsérteni a memóriatartalmat, vagy átmeneti hibákat okozni a biztonságkritikus rendszerekben.
Az ISO 10605 az általános ESD szabvány, az IEC 61000-4-2 autóipari megfelelője. Bár a két szabvány közös fogalmi alapokon osztozik, az ISO 10605 járműspecifikus vizsgálati konfigurációkat, kisülési hálózati paramétereket és szigorúsági szinteket vezet be, amelyek a gépjármű belsejében és környezetében előforduló valós ESD környezetet tükrözik.
Főbb eltérések az IEC 61000-4-2-től
Az IEC 61000-4-2-t ismerő mérnököknek az ISO 10605 számos fontos eltérésére érdemes odafigyelniük:
| Paraméter | IEC 61000-4-2 | ISO 10605 |
|---|---|---|
| Alkalmazási terület | Általános elektronika | Autóipari elektronikus modulok |
| Kisülési hálózatok | 150 pF / 330 ohm (HBM) | 150 pF / 330 ohm (HBM) és 330 pF / 2000 ohm |
| Vizsgálati szintek | 1-4 (max. 8 kV kontakt, 15 kV légi) | Többféle szint, légi kisülésnél max. 25 kV |
| Vizsgálati összeállítás | Berendezés szintű, földsíkon | Modul szintű, jármű kábelköteg-szimulátorral |
| Kisülési pontok | Burkolat felületei, portok | Csatlakozó érintkezők, házfelületek, felhasználó által elérhető pontok |
| Jármű szintű vizsgálat | Nem meghatározott | Teljes járműves vizsgálat meghatározva |
Az ISO 10605-ben szereplő 330 pF / 2000 ohm kisülési hálózat azt a helyzetet modellezi, amikor egy vastag talpú cipőt viselő személy nagyobb ellenálláson keresztül sül ki, ami lassabb, de hosszabb időtartamú áramimpulzust eredményez. Ez a hullámforma bizonyos áramkörök számára károsabb lehet, mint a gyorsabb HBM impulzus.

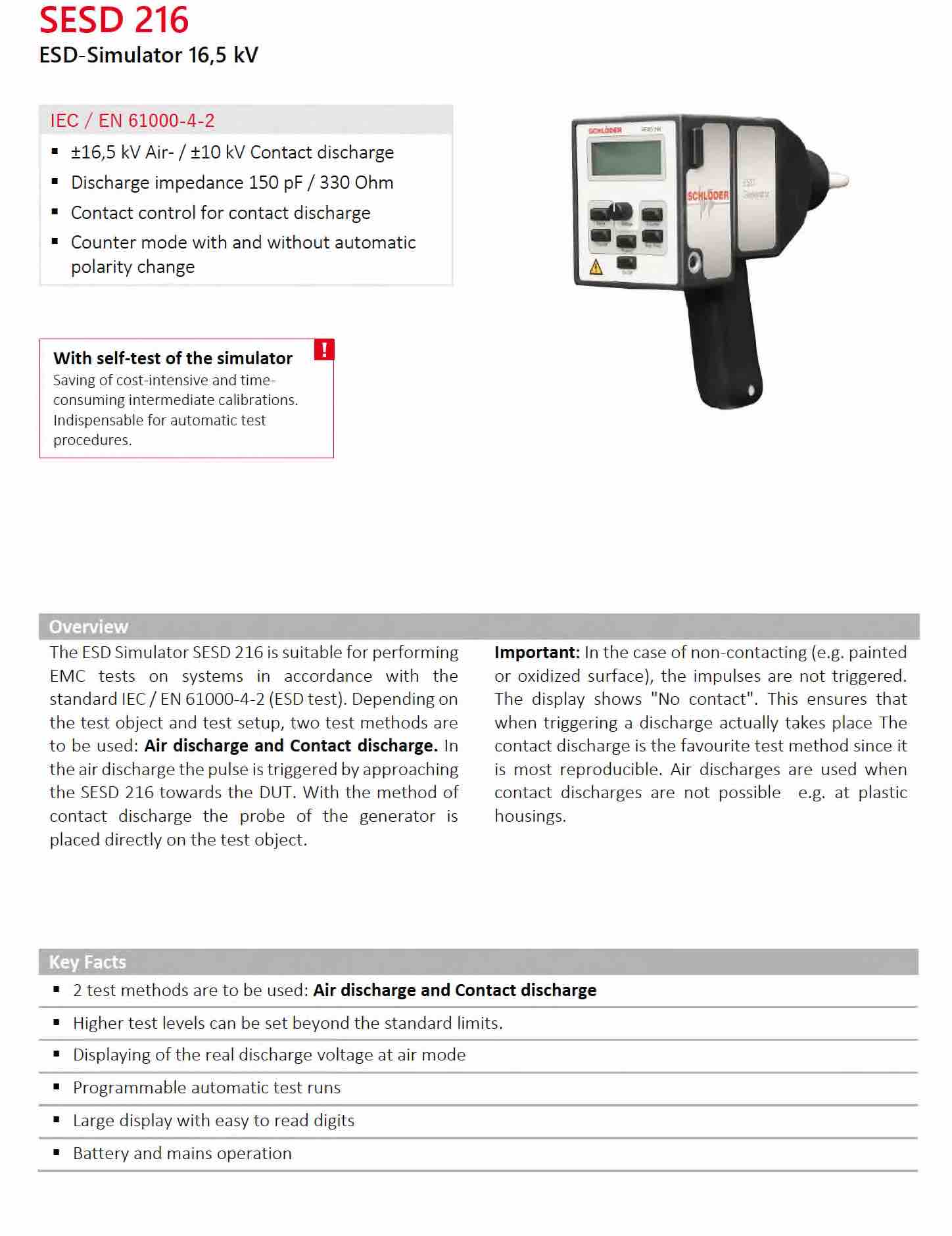

Kisülési módszerek
Kontakt kisülés
Az ESD generátor csúcsa a kisülés kiváltása előtt közvetlen érintkezésben van a vizsgálati ponttal. A kontakt kisülés ismételhető, jól definiált áramhullámformákat biztosít, és ez az előnyben részesített módszer, amikor fémes felületek vagy vezető csatlakozó érintkezők elérhetők. A generátort a megadott feszültségre töltik, a csúcsot a vizsgálati ponthoz érintik, majd a belső relé kapcsol a kisülés elindításához.
Légi kisülés
A feltöltött ESD generátort a levegőn keresztül közelítik a vizsgálati ponthoz, amíg a szikra áthidalja a rést. A légi kisülés természeténél fogva kevésbé ismételhető, mivel a tényleges kisülési feszültség a résmérettől, a közelítési sebességtől, a páratartalomtól és az elektróda geometriájától függ. A légi kisülés azonban szükséges a szigetelt felületek vizsgálatához, és ez képviseli a leggyakoribb valós ESD mechanizmust.
Az ISO 10605 megköveteli mindkét módszer alkalmazását, ahol lehetséges, mivel a modul beépített élettartama során mindkét típusú kisüléssel találkozhat.
Vizsgálati szintek
Az ISO 10605 vizsgálati szinteket határoz meg, amelyeket a modul beépítési helye és az emberi érintkezés valószínűsége alapján választanak ki:
| Szint | Kontakt kisülési feszültség | Légi kisülési feszültség |
|---|---|---|
| 1 | 2 kV | 2 kV |
| 2 | 4 kV | 4 kV |
| 3 | 6 kV | 8 kV |
| 4 | 8 kV | 15 kV |
| Kiterjesztett | Max. 15 kV | Max. 25 kV |
Az utastérben elhelyezett modulokat, ahol az utasok közvetlenül megérinthetik a házat vagy a csatlakozókat, jellemzően 3-as vagy 4-es szinten vizsgálják. A motorházban vagy zárt panelek mögött elhelyezett modulok alacsonyabb szinteken vizsgálhatók. A kiterjesztett szintek rendkívül száraz környezetben lévő alkatrészekre vagy a jármű OEM által meghatározott esetekre vonatkoznak.
Vizsgálati beállítási követelmények
Modul szintű vizsgálati összeállítás
A vizsgálandó berendezést (DUT) egy földelt referenciasíkra (jellemzően legalább 1,6 mm vastagságú fémlemezre) helyezik, amelyet szigetelőréteggel borítanak. A DUT-ot egy kábelköteg-szimulátorhoz csatlakoztatják, amely a tényleges járműbeépítésben jelenlévő elektromos terheléseket és impedanciákat reprodukálja. A tápegységek, kommunikációs busz-szimulátorok (CAN, LIN, FlexRay) és terhelés-szimulátorok a vizsgálati térfogaton kívül helyezkednek el, és átvezetési szűrőkön vagy árnyékolt kábeleken keresztül csatlakoznak.
A legfontosabb beállítási elemek:
- Földelt referenciasík: A laboratórium védőföldjéhez csatlakoztatva.
- Szigetelő alátét: 0,5 mm-es szigetelőlap a DUT és a földsík között.
- Kábelköteg: A földsík felett 50 mm-re vezetve, meghatározott hosszúságban.
- Kisülési visszatérő út: Földelőszalag a DUT házától a földsíkig, amely a jármű alvázcsatlakozást szimulálja.
Jármű szintű vizsgálati összeállítás
Teljes járműves ESD vizsgálathoz a járművet szigetelő felületre (jellemzően fahasábokra vagy szigetelő alátétekre) helyezik a laboratórium padlójától való elszigetelés érdekében. Az ESD generátort minden felhasználó által elérhető pontra alkalmazzák, beleértve az ajtókilincseket, kezelőgombokat, érintőképernyőket, USB portokat és töltőcsatlakozókat. A jármű rendszerei be vannak kapcsolva és meghatározott üzemmódban működnek a vizsgálat során.
Vizsgálati eljárás
A szabványos vizsgálati eljárás a következő lépéseket tartalmazza:
- Vizsgálat előtti ellenőrzés: A DUT normál működésének megerősítése, az összes felügyelt paraméter tűréshatáron belüli ellenőrzése.
- Kisülés alkalmazása: A megadott számú kisülés alkalmazása (jellemzően 3 pozitív és 3 negatív pontonként) a meghatározott feszültségszinten és polaritással.
- Megfigyelés: A DUT viselkedésének figyelése minden kisülés alatt és után, anomáliák (újraindulások, kommunikációs hibák, kijelző-hibák vagy funkciókiesés) felderítése.
- Helyreállási időszak: Meghatározott időintervallum (jellemzően 1 másodperc) az egymást követő kisülések között.
- Vizsgálat utáni ellenőrzés: A DUT normál működésre való visszatérésének megerősítése a vizsgálati sorozat befejezése után.
Megfelelési kritériumok
Az ISO 10605 a járműgyártó alkatrész-specifikációjával összhangban lévő teljesítményosztályozási kritériumokat alkalmaz:
- A osztály: A DUT a vizsgálat alatt és után is a rendeltetésének megfelelően működik tovább. Semmilyen teljesítményromlás nem megengedett.
- B osztály: Átmeneti teljesítményromlás megengedett a kisülési esemény során, de a DUT automatikusan helyreáll kezelői beavatkozás nélkül.
- C osztály: A DUT visszaállítást (tápellátás-újraindítást vagy kézi beavatkozást) igényelhet a normál működés helyreállításához, de maradandó károsodás nem keletkezik.
- D osztály: A DUT maradandó károsodást szenvedhet. Ez a besorolás általában egyetlen autóipari alkatrész esetében sem elfogadható.
A biztonsághoz kapcsolódó modulok (fékezés, kormányzás, légzsák) szinte mindig A osztályt kell teljesítsenek a legmagasabb alkalmazandó vizsgálati szinten.
