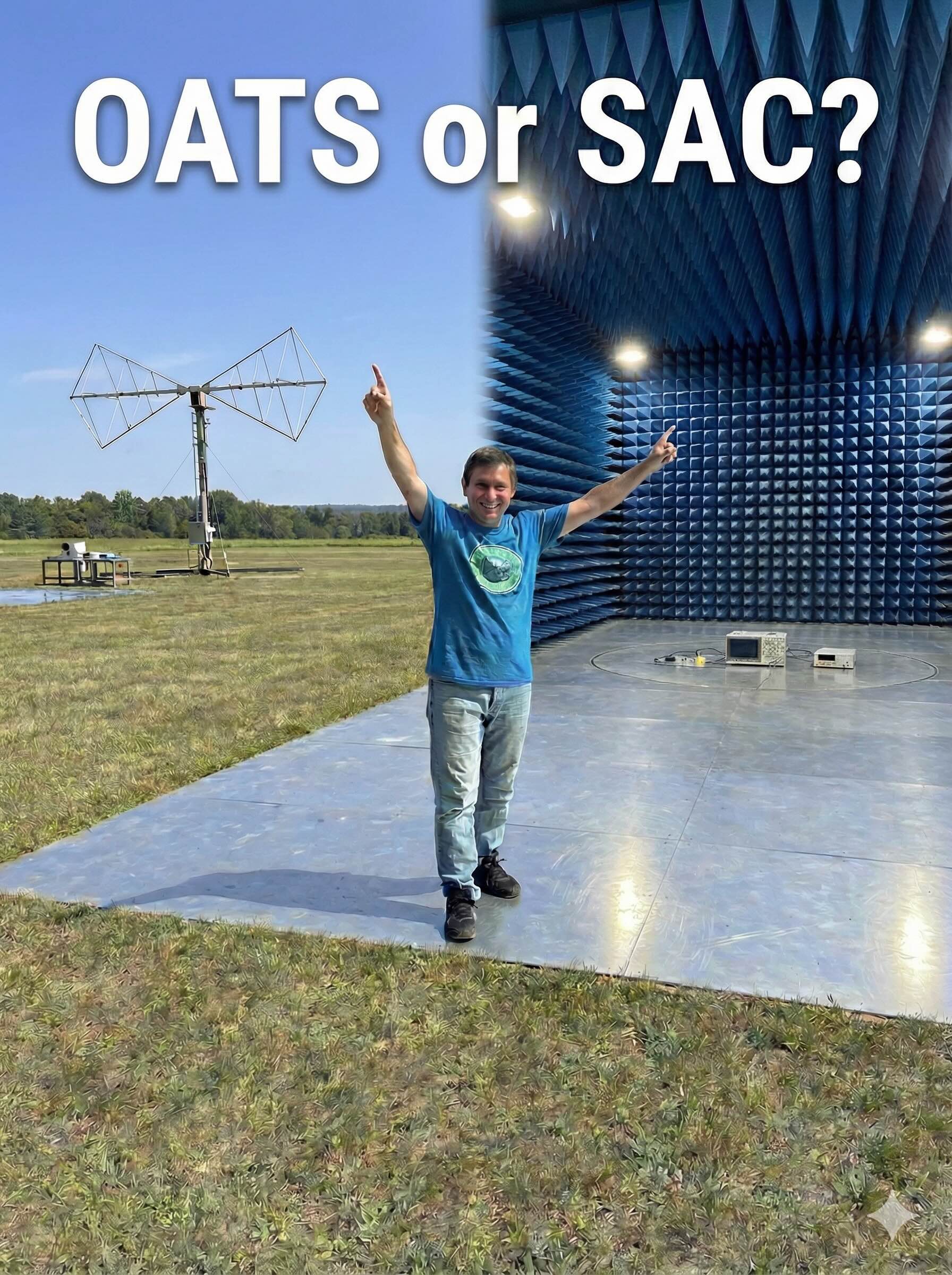

OATS vs. SAC: Yayılan Emisyon Testleri İçin Doğru Ortamı Nasıl Seçersiniz
EMC yayılan emisyon testleri için Açık Alan Test Sahaları ile Yarı Yankısız Odaları karşılaştırın. Hangi ortamın daha iyi doğruluk, tekrarlanabilirlik ve uyumluluk sonuçları sunduğunu öğrenin.
EMC Testinde OATS ve SAC Nedir?
Yayılan emisyon testleri, elektromanyetik uyumluluk (EMC) uyumluluğunun temel taşıdır. Her elektronik ürün — tüketici elektroniğinden endüstriyel ekipmanlara kadar — istenmeyen RF emisyonlarının düzenleyici limitlerin altında kaldığını kanıtlamalıdır. Bu ölçümlerin yapıldığı test ortamı doğrudan veri kalitesini belirler ve endüstride iki site türü hakimdir: Açık Alan Test Sahası (OATS) ve Yarı Yankısız Oda (SAC).
Her ortamın güçlü ve zayıf yönlerini anlamak, laboratuvar yöneticilerine, uyumluluk mühendislerine ve ürün geliştiricilere test ihtiyaçları için doğru tesisi seçmede yardımcı olur.
Açık Alan Test Sahası Nasıl Çalışır?
OATS, iletken bir zemin düzlemi üzerinde ideal elektromanyetik serbest alan koşullarını yeniden oluşturur. Yansıma oluşturacak duvar ve tavan olmadığından, Test Edilen Ekipman (EUT) ile alıcı anten arasındaki tek sinyal yolları doğrudan yol ve tek bir zemin düzlemi yansımasıdır — tam olarak teorik yayılma modellerinde açıklanan geometri.
OATS’un Avantajları
- Teorik saflık: İki ışınlı yayılma modeli, yayılan emisyon standartları için temel referanstır.
- Daha düşük başlangıç yatırımı: Açık havada bir zemin düzlemi inşa etmek, korumalı ve absorber kaplı bir oda inşa etmekten daha ucuzdur.
- Büyük EUT kapasitesi: Açık hava geometrisi, büyük boyutlu ekipmanların oda boyutu kısıtlamaları olmadan test edilmesine olanak tanır.
Mühendislerin OATS ile Karşılaştığı Zorluklar
Modern elektromanyetik ortam, açık hava testleri için önemli pratik engeller sunar:
- Ortam RF paraziti: Hücresel ağlar (LTE, 5G), FM yayıncılık (88 — 108 MHz), dijital televizyon ve Wi-Fi, EUT emisyonlarını maskeleyebilecek yüksek bir gürültü tabanı oluşturur.
- Hava koşullarına duyarlılık: Yağmur, kar, rüzgar ve sıcaklık değişimleri ölçüm tekrarlanabilirliğini etkiler.
- Zorunlu ortam taramaları: Mühendisler her test oturumundan önce arka plan gürültüsü ölçümleri yapmalıdır.
- Sınırlı çalışma saatleri: Birçok yetki alanı açık hava testlerini belirli saatlerle sınırlar.
- Güvenlik endişeleri: Açık hava kurulumları, piyasaya sürülmemiş ürünleri kamuoyunun görüşüne açar.
Yarı Yankısız Oda Nasıl Çalışır?
Yarı Yankısız Oda, OATS konseptini iç mekana taşıyarak test hacmini bir Faraday kafesi (kaynaklı çelik veya modüler panel koruma) ile çevreler ve duvarları ile tavanı RF absorber malzemelerle kaplar — tipik olarak düşük frekanslar için ferrit karolar ve yüksek frekanslar için karbon yüklü poliüretan köpük piramitleri kombinasyonu. Metalik zemin, OATS modelinin gerektirdiği zemin düzlemi yansımasını korumak için açık bırakılır.
Laboratuvarlar Neden Yarı Yankısız Odaları Tercih Eder
- Sıfır ortam gürültüsü: Koruma muhafazası dış RF sinyallerini engeller.
- Her hava koşulunda çalışma: Klimalı iç mekanlar hava koşullarına bağlı gecikmeleri ortadan kaldırır.
- Yüksek tekrarlanabilirlik: Kararlı çevre koşulları tutarlı sonuçlar sağlar.
- 7/24 erişilebilirlik: Dış gürültü kısıtlaması veya gün ışığı sınırlaması yoktur.
- Gizlilik: Katı duvarlar, piyasaya sürülmemiş ürünlerin görsel ve elektromanyetik izlenmesini engeller.
Normalize Edilmiş Saha Zayıflaması: OATS ve SAC Arasındaki Köprü
Bir Yarı Yankısız Odanın OATS’a eşdeğer sonuçlar üretmesi için Normalize Edilmiş Saha Zayıflaması (NSA) validasyonunu geçmesi gerekir. CISPR 16-1-4 ve ANSI C63.4 standartları prosedürü tanımlar: odanın ölçülen NSA’sı, gerekli frekans aralığında teorik OATS değerinin artı veya eksi 4 dB içinde olmalıdır.
OATS vs. SAC: Yan Yana Karşılaştırma
| Özellik | Açık Alan Test Sahası (OATS) | Yarı Yankısız Oda (SAC) |
|---|---|---|
| Ortam Gürültüsü | Yüksek — FM, TV, hücresel sinyaller | İhmal edilebilir — dış RF’den korumalı |
| Hava Koşulu Bağımlılığı | Yüksek — yağmur, rüzgar veriyi etkiler | Yok — klimalı ortam |
| Tekrarlanabilirlik | Orta — değişken koşullar | Yüksek — kararlı ve kontrollü |
| Başlangıç Yatırımı | Daha düşük CAPEX | Daha yüksek CAPEX |
| İşletme Maliyeti | Test başına daha yüksek | Test başına daha düşük |
| Ürün Güvenliği | Düşük — halka açık gözlem | Yüksek — kapalı ve özel |
Hangi Ortamı Seçmelisiniz?
Ön Uyumluluk ve Sorun Giderme
Hata ayıklama ve ön uyumluluk çalışmaları için SAC açık ara kazanandır. Sessiz elektromanyetik arka plan, mühendislerin gürültü tabanının birkaç dB üzerindeki emisyon tepelerini belirlemesini sağlar.
Tam Uyumluluk ve Sertifikasyon
Küresel pazar, üstün veri bütünlüğü ve yıl boyu kullanılabilirlik nedeniyle resmi uyumluluk testleri için 3 metre ve 10 metre SAC’lara doğru kararlı bir şekilde ilerlemiştir.
OATS Ne Zaman Hala Mantıklıdır
Büyük ölçekli sistemler — araç düzeyinde otomotiv testleri, rüzgar türbinleri veya ağır sanayi makineleri — mevcut odaların fiziksel boyutlarını aşabilir.
Sık Sorulan Sorular
SAC sonuçları OATS sonuçlarıyla değiştirilebilir mi?
Evet, SAC’ın CISPR 16-1-4 veya ANSI C63.4’e göre NSA validasyonunu geçmesi koşuluyla.
Yayılan emisyon testleri hangi frekans aralığını kapsar?
Çoğu ticari standart (CISPR 32, FCC Part 15, EN 55032) 30 MHz’den 1 GHz’e kadar ölçüm gerektirir; bazıları 6 GHz veya 40 GHz’e kadar uzanır.
Yarı Yankısız Oda ne kadara mal olur?
3 metrelik bir SAC tipik olarak yaklaşık 100.000 ile 500.000 USD arasında değişirken, 10 metrelik tam uyumlu bir oda 1 milyon USD’yi aşabilir.
TESTUPS Nasıl Yardımcı Olabilir
TESTUPS dünya çapında Yarı Yankısız Odalar ve komple EMC test sistemleri tasarlar, inşa eder ve doğrular. Kompakt 3 metrelik ön uyumluluk odalarından 10 metrelik akreditasyon sınıfı tesislere kadar anahtar teslim çözümlerimiz oda inşaatı, absorber kurulumu, anten sistemleri, test enstrümantasyonu ve NSA saha validasyonunu içerir.
