IEC 61000-4-2’ye Giris
IEC 61000-4-2, elektrikli ve elektronik ekipmanlarin elektrostatik desarj (ESD) bagirsikligini degerlendirmek icin test yontemlerini ve gereksinimlerini tanimlayan birincil uluslararasi standdarttir. ESD olaylari, farkli elektrostatik potansiyellerdeki nesneler arasinda ani yuk transferi nedeniyle meydana gelen, elektronik cihazlarin karsilastigi en yaygin elektromanyetik bozulmalardan biridir. Bu standart, tuketici elektronigi ve endustriyel ekipmanlardan otomotiv ve tibbi cihazlara kadar hemen hemen her urun sektorunde referans alinmaktadir.
IEC 61000-4-2’nin Basim 3.0, onceki basimlardaki bilinen sorunlari gidermek, test tekrarlanabilirligini iyilestirmek ve standardi modern olcum ve kalibrasyon uygulamalariyla uyumlu hale getirmek icin yayinlanmistir.
Basim 3.0’da Neler Degisti?
Basim 3.0, Basim 2.0’a kiyasla birkac onemli guncelleme getirmistir:
- Iyilestirilmis ESD jeneratoru spesifikasyonlari — Farkli ureticilerin jeneratorleri arasindaki degiskenligi azaltmak icin akim dalga formu parametrelerinde daha siki toleranslar.
- Guncellenimis kalibrasyon prosederleri — Olcum belirsizligini iyilestirmek icin akim hedefi kalibrasyonu ve dogrulama yontemlerindeki yeni gereksinimler.
- Netlestirilmis test kurulumu detaylari — Toprak referans duzlemleri, kablo yonlendirme ve dolayli (hava) desarj icin baglasim duzleminin yerlesimine iliskin daha hassas tanimlar.
- Gelismis test proseduru tanimlari — Desarj noktasi secimi, desarj sayisi ve desarj hizi hakkinda daha net talimatlar.
- Diger standartlarla uyum — ISO 10605 gibi ilgili otomotiv ve urune ozgu ESD standartlariyla harmonizasyon.
Bu degisiklikler topluca, farkli laboratuvarlar arasinda ESD bagirsiklik testinin tutarliligi ve tekrarlanabilirligi iyilestirir.
Test Seviyeleri
IEC 61000-4-2, hem temas desarji hem de hava desarji yontemleri icin standartlastirilmis test siddet seviyeleri tanimlar:
Temas Desarji Test Seviyeleri
| Seviye | Test Gerilimi (kV) |
|---|---|
| 1 | 2 |
| 2 | 4 |
| 3 | 6 |
| 4 | 8 |
| X | Ozel (urun komitesi tarafindan belirtilen) |
Hava Desarji Test Seviyeleri
| Seviye | Test Gerilimi (kV) |
|---|---|
| 1 | 2 |
| 2 | 4 |
| 3 | 8 |
| 4 | 15 |
| X | Ozel (urun komitesi tarafindan belirtilen) |
Temas desarji, ustun tekrarlanabilirligi nedeniyle tercih edilen test yontemidir. Hava desarji, temas desarjinin test edilen belirli noktaya uygulanamadigi durumlarda (ornegin iletken olmayan yuzeyler) kullanilir.
ESD Jeneratoru Spesifikasyonlari

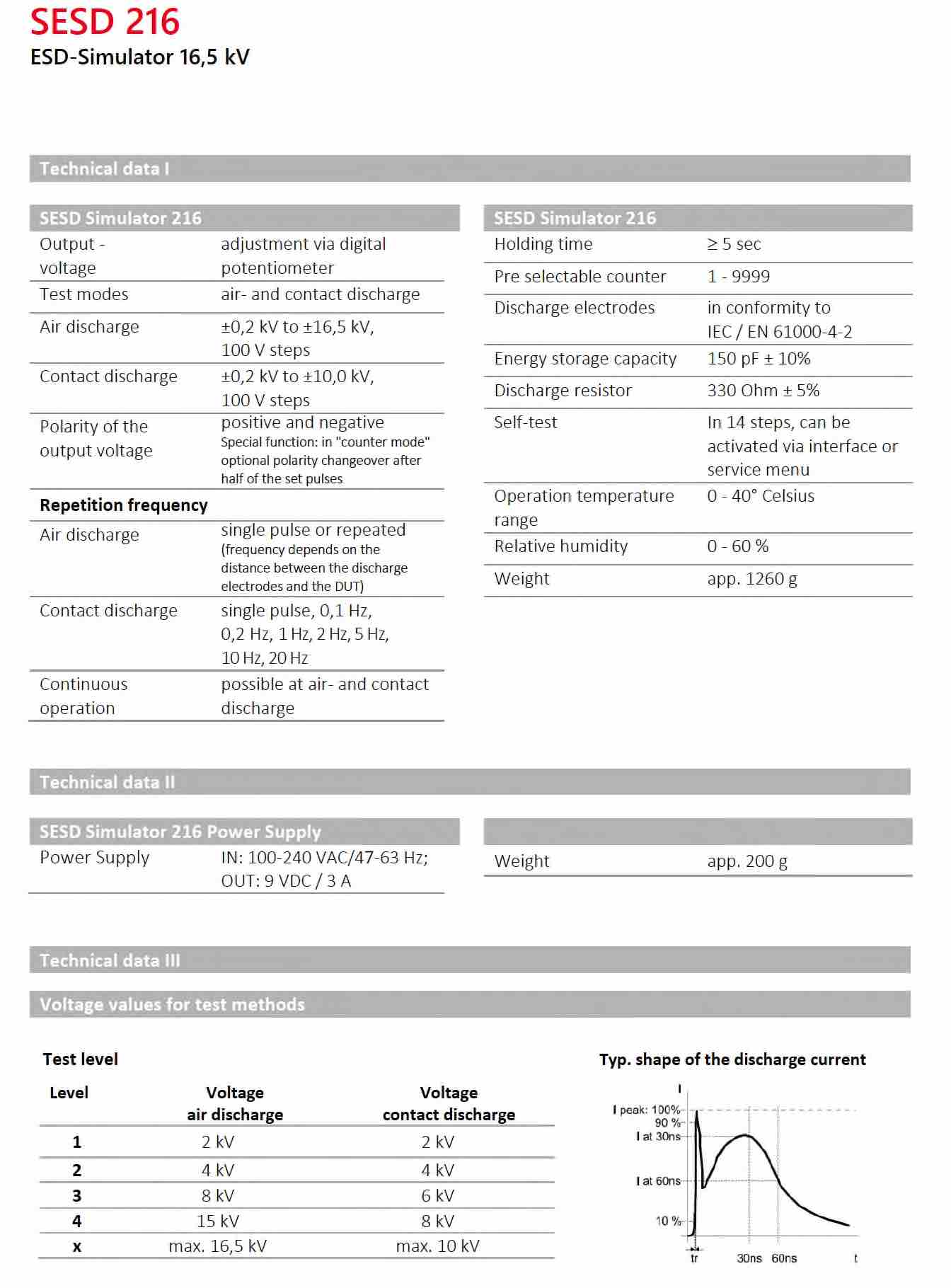

ESD jeneratoru (ESD simulatoru veya ESD tabancasi olarak da adlandirilir), temel test ekipmanidir. IEC 61000-4-2 Basim 3.0, asagidaki temel parametreleri belirler:
- Enerji depolama kapasitesi: 150 pF
- Desarj direnci: 330 ohm
- Cikis gerilim araligi: 0,2 kV ile en az 30 kV arasi (temas), kademeli olarak degisken
- Akim dalga formu parametreleri (4 kV’de temas desarji):
- Ilk tepe akimi: 15 A (tipik olarak arti/eksi %15 tolerans icinde)
- Ilk tepenin yukselme suresi: 0,7 ns - 1,0 ns
- 30 ns’deki akim: 8 A (nominal)
- 60 ns’deki akim: 4 A (nominal)
Dalga formu sekli kritiktir cunku desarjin spektral icerigini ve dolayisiyla ESD olayinin test edilen ekipmana nasil baglistigini belirler.
Kalibrasyon Gereksinimleri
ESD jeneratorunun kalibrasyonu, guvenilir ve tekrarlanabilir test sonuclari icin zorunludur. Basim 3.0 sunlari gerektirir:
- Akim dalga formu kalibrasyonu — Yeterli bant genisligine sahip (en az 2 GHz onerilir) kalibre bir osiloskopa baglanmis belirlenmis bir akim hedefi (Pellegrini hedefi veya esdegeri) kullanarak.
- Gerilim dogrulama — Ayarlanan gerilimin belirlenmis toleranslar icinde gercek sarj gerilimine karsilik geldiginin saglanmasi.
- Periyodik yeniden kalibrasyon — Test laboratuvarinin kalite sistemi tarafindan tanimlanan araliklarda (tipik olarak yillik veya onarim/degisiklikten sonra).
Standart, olcum degiskenligini en aza indirmek icin akim hedefinin boyutlari ve empedansi icin detayli spesifikasyonlar saglar.
Test Kurulumu Gereksinimleri
IEC 61000-4-2 icin test kurulumu birkac zorunlu unsur icerir:
- Toprak referans duzlemi (GRP): Zemine ve/veya masaya yerlestirilen, guc beslemesinin koruyucu topragina baglanan metalik bir levha (minimum 0,25 mm kalinlik).
- Yatay baglasim duzlemi (HCP): Masa yuzeyine yerlestirilen, iki adet 470 kilohm direnec araciligiyla GRP’ye baglanan metalik bir plaka (1,6 m x 0,8 m), dolayli hava desarji uygulamasi icin kullanilir.
- Yalitkan destek: Test edilen ekipman (EUT), HCP’nin uzerindeki bir yalitkan yuzey (0,5 mm kalinlik, tipik olarak yalitkan paspas) uzerine yerlerstirilir.
- Kablo yonlendirme: Kablolar, masa kenanrindan asagi sarkmali ve GRP boyunca uzanmalidir.
- EUT calismasi: EUT, temsilci yazilim ve cevresel birimlerle normal konfigurasyonunda calistirilir.
EUT ile duvarlar, diger ekipmanlar ve operator arasindaki mesafe, baglasim yolu degiskenligini en aza indirmek icin kontrol edilmelidir.
Test Proseduru
Standart test proseduru sunlari icerir:
- Desarj noktalarini tanimlama — Tum erisilebilir iletken yuzeyler, konektorler, dikisler ve kullanicinin erisebilecegi noktalar potansiyel desarj konumlari olarak deger lendirilir. Iletken olmayan yuzeyler hava desarji ile test edilir.
- Temas desarji uygulama — Belirlenmis test seviyesinde tum erisilebilir metalik noktalara, her noktada en az 10 tekil desarj (5 pozitif, 5 negatif polarite) uygulanir.
- Hava desarji uygulama — Belirlenmis hava desarj seviyesinde iletken olmayan yuzeylere ve yalitkan dikislere uygulanir.
- Dolayli desarj uygulama — Yakin nesnelere desarji simule etmek icin yatay baglasim duzlemi (HCP) ve dikey baglasim duzlemine (VCP) uygulanir.
- Desarj hizi: Yuk dagilimine izin vermek icin ardisik desarjlar arasinda en az 1 saniye.
- Gozlemleme ve kaydetme — Her desarj sirasinda ve sonrasinda EUT davranisi gozlemlenir ve kaydedilir.
Performans Kriterleri
EUT’nin yaniti dort performans kriterine gore siniflandirilir:
| Kriter | Tanim |
|---|---|
| A | Test sirasinda ve sonrasinda spesifikasyon limitleri icinde normal performans. Bozulma veya islev kaybi yok. |
| B | Kendi kendine toparlanan gecici bozulma veya islev kaybi. EUT, operator mudahalesi olmadan normal calismaya doner. |
| C | Normal calismanin geri yuklenmesi icin operator mudahalesi veya sistem sifirlamasi gerektiren gecici bozulma veya islev kaybi. |
| D | Kurtarilamayan kalici bozulma veya islev kaybi. Ekipman hasari veya veri kaybi meydana gelir. |
Uygulanabilir urun standardi (ornegin IEC 61000-6-1, IEC 61000-6-2 veya tibbi cihazlar icin IEC 60601-1-2 gibi urune ozgu standartlar), her test seviyesinde hangi performans kriterinin karsilanmasi gerektigini belirler.
TESTUPS Nasil Yardimci Olabilir?
TESTUPS, IEC 61000-4-2 Basim 3.0 uyarinca eksiksiz ESD bagirsiklik test hizmetleri sunmaktadir. Laboratuvarlarimiz, uygun toprak referans duzlemleri ve baglasim duzlemleri dahil olmak uzere kalibre ESD jeneratorleri ve tamamen uyumlu test kurulumlarimla donatilmistir. Tasarim dongusunun erken asamalarinda ESD zaafiyetlerini belirlemek icin on-uyumluluk degerlendirmesi ile sertifikasyon amaclami tam uyumluluk testini destekliyoruz. ESD bagirsiklik test kampanyanizi planlamak veya urununnuz icin test planlamasini tartismak icin TESTUPS ile iletisime gecin.
