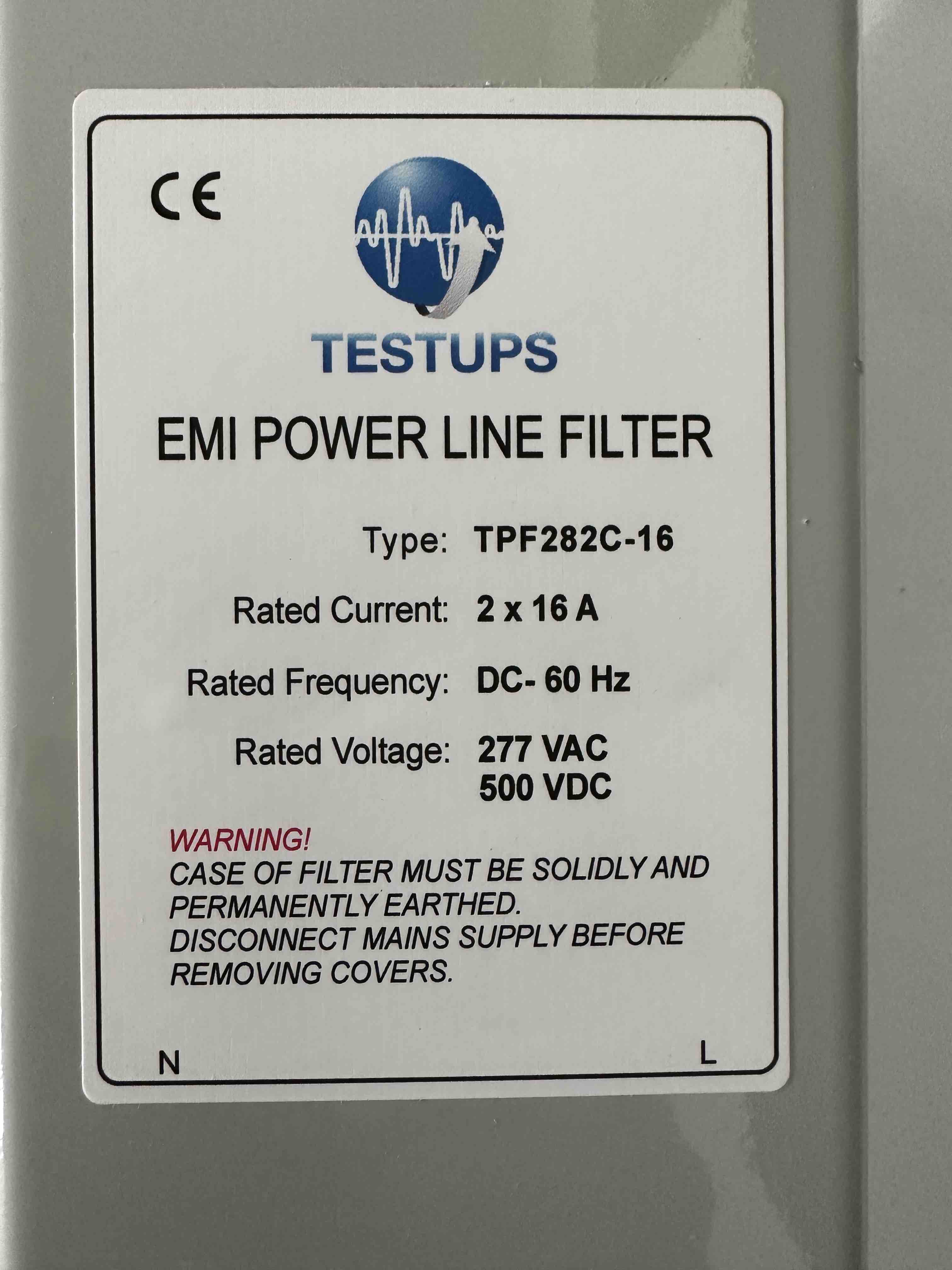

Güç Hattı EMC Filtreleri — EMI Filtreleme Seçim Rehberi
Güç hattı EMC filtrelerinin seçimine kapsamlı bir rehber; filtre topolojileri, ekleme kaybı, akım ve voltaj derecelendirmeleri ve iletimli emisyon uyumluluğu için uygulamaya özgü seçim kriterleri.
Güç Hattı EMC Filtrelerine Giriş
Güç hattı EMC filtreleri, iletimli elektromanyetik girişimi bastırmak için elektronik ekipmanların AC şebeke girişine kurulan pasif ağlardır. Şebekeye bağlanan her cihaz, güç kablosu aracılığıyla hem girişim yayabilir hem de alabilir. CISPR 32, EN 55032 ve FCC Part 15 gibi düzenleyici çerçeveler, 150 kHz ile 30 MHz bandında iletimli emisyonlar için katı limitler belirler. Uygun şekilde seçilmiş bir güç hattı filtresi, bu emisyonları uygulanabilir limitlerin altına düşürürken aynı zamanda ekipmanın şebekeden gelen bozulmalara karşı bağışıklığını da artırır.
Yeterli filtreleme olmadan, anahtarlamalı güç kaynakları, motor sürücüler, LED sürücüler ve benzeri ürünler iletimli emisyon testinden neredeyse kesinlikle geçemeyecektir. Bu nedenle filtre, tasarım mühendislerinin kullanabileceği en maliyet etkin EMC karşı önlemlerinden biridir.
Güç Hattı Filtreleri Nasıl Çalışır?
Bir güç hattı filtresi, empedans uyumsuzluğu ilkesinden yararlanır. Gürültü kaynağı ile ölçüm noktası arasına reaktif elemanlar (indüktörler ve kapasitörler) yerleştirerek yüksek frekanslı enerjinin kaynağa geri yansıtılmasını veya toprağa yönlendirilmesini sağlar. Filtre iki farklı gürültü modunu ele almalıdır:
- Diferansiyel mod (DM): Gürültü akımı hat iletkeninden akar ve nötr iletkenden döner. DM gürültüsü ağırlıklı olarak güç dönüştürücülerin anahtarlama eylemiyle üretilir.
- Ortak mod (CM): Gürültü akımı hem hat hem de nötr üzerinde aynı yönde akar ve toprak iletkeni üzerinden döner. CM gürültüsü tipik olarak anahtarlama düğümleri ile şasi arasındaki parazitik kapasitanslardan kaynaklanır.
Çoğu ticari EMI filtresi, DM bastırması için X-kapasitörleri (hat-nötr arası) ve CM bastırması için Y-kapasitörleri (hat-toprak veya nötr-toprak arası) ile ortak mod bobinlerini birleştirerek her iki modu aynı anda ele alır.
Filtre Topolojileri
Güç hattı filtreleri, reaktif elemanlarının düzenlenişine göre sınıflandırılır. Başlıca topolojiler şunlardır:
| Topoloji | Elemanlar | Tipik Kullanım | DM Zayıflatma | CM Zayıflatma |
|---|---|---|---|---|
| C | Tek kapasitör katı | Minimum filtreleme, düşük maliyetli tüketici ürünleri | Düşük | Düşük |
| LC (L-bölümü) | Bir indüktör + bir kapasitör katı | Genel amaçlı ekipman | Orta | Orta |
| Pi (CLC) | Kapasitör-indüktör-kapasitör | Yüksek performanslı güç kaynakları, tıbbi cihazlar | Yüksek | Yüksek |
| T (LCL) | İndüktör-kapasitör-indüktör | Motor sürücüler, endüstriyel invertörler | Yüksek | Yüksek |
| Çok kademeli | İki veya daha fazla kaskadlanmış LC bölümü | EMC test odaları, hassas enstrümantasyon | Çok yüksek | Çok yüksek |
Daha yüksek dereceli topolojiler durma bandında daha dik düşüş sağlar ancak daha fazla kart veya şasi alanı kaplar ve maliyet ekler. Topoloji seçimi, gereken ekleme kaybına, mevcut hacme ve bütçeye bağlıdır.
Temel Seçim Kriterleri
Ekleme Kaybı
Ekleme kaybı, bir EMI filtresinin birincil performans ölçütüdür. Frekansın fonksiyonu olarak desibel (dB) cinsinden belirtilir ve CISPR 17’ye (EN 55017) göre ortak mod ve diferansiyel mod için ayrı ayrı ölçülür. Bir filtre seçerken, ekleme kaybı eğrisini her frekansta ihtiyaç duyduğunuz marjla karşılaştırın. Güvenli bir tasarım kuralı, üretim toleranslarını ve kurulum parazitiklerini hesaba katmak için gereken zayıflatmanın en az 10 dB üzerini hedeflemektir.
Nominal Akım
Filtre, aşırı sıcaklık artışı olmadan ekipmanın tam yük akımını taşımalıdır. Veri sayfaları, tipik olarak 40 derece Celsius ortam sıcaklığında nominal akımı belirtir. Filtre daha sıcak bir ortamda çalışacaksa akımı düşürün. Akım derecelendirmesinin yetersiz boyutlandırılması, ortak mod bobininde çekirdek doymasına yol açar ve bu da en çok ihtiyaç duyulduğu anda zayıflatmayı dramatik şekilde azaltır.
Nominal Voltaj
Nominal şebeke voltajı artı geçici darbe toleransı için derecelendirilmiş bir filtre seçin. Dünya genelinde 100-240 VAC uygulamaları için 250 VAC derecelendirmeli bir filtre minimumdur. Üç fazlı 480 VAC endüstriyel şebeke için tasarlanan ekipman, 520 VAC veya daha yüksek derecelendirmeli filtreler gerektirir. Voltaj derecelendirmeleri, filtre içindeki X-kapasitörler ve Y-kapasitörler için de geçerlidir.
Kaçak Akım
Y-kapasitörler, hat veya nötrden toprağa bir kaçak akım yolu oluşturur. Tıbbi ekipmanlar (IEC 60601-1) toprak kaçak akımını genellikle 500 mikroamperin altında çok düşük değerlerle sınırlar. Bu gibi durumlarda Y-kapasitör değerleri küçük olmalıdır, bu da CM zayıflatmasını sınırlar. Bazı üreticiler, azaltılmış Y-kapasitör değerleri ve telafi etmek için geliştirilmiş CM bobinleri içeren tıbbi sınıf filtreler sunar.
Tek Fazlı ve Üç Fazlı
Tek fazlı filtreler çoğu tüketici ve hafif endüstriyel ürünlerde kullanılır. Üç fazlı filtreler, endüstriyel motor sürücüler, büyük UPS sistemleri ve EV şarj istasyonları için gereklidir. Bir üç fazlı filtre, besleme sistemine bağlı olarak üç hat artı nötr veya yalnızca üç hat konfigürasyonunda yapılandırılabilir.
Kurulum En İyi Uygulamaları
İyi belirlenmiş bir filtre bile yanlış kurulursa düşük performans gösterebilir. Şu yönergeleri uygulayın:
- Filtreyi, güç kablosunun muhafazaya girdiği noktaya monte ederek şasi içindeki filtrelenmemiş kablolama uzunluğunu en aza indirin.
- Filtre muhafazasını düşük empedanslı bir bağlantıyla doğrudan metal muhafazaya bağlayın. Montaj yüzeyinin altındaki boya, anodizasyon veya toz boya kaplaması çıkarılmalıdır.
- Filtreli çıkış kablolamasını, filtreyi atlayan bağlaşımı önlemek için filtrelenmemiş giriş kablolamasından uzağa döşeyin.
- Filtre ile şasi arasındaki toprak kablosunu mümkün olduğunca kısa tutun.
EMC Test Tesislerinde Uygulamalar
EMC test odaları ve ekranlı odalar, oda duvar geçiş panellerine entegre edilmiş yüksek performanslı, çok kademeli güç hattı filtreleri kullanır. Bu filtreler, muhafazanın ekranlama etkinliğini korumak için tüm frekans aralığı boyunca en az 80 dB zayıflatma sağlamalıdır. Bu uygulama için filtreler tipik olarak MIL sınıfı yapıya sahiptir ve 10 A’dan birkaç yüz ampere kadar akım derecelendirmelerinde tek fazlı ve üç fazlı konfigürasyonlarda mevcuttur.
TESTUPS Nasıl Yardımcı Olabilir?
TESTUPS, hem ürün seviyesinde EMI bastırma hem de test tesisi entegrasyonu için geniş bir güç hattı EMC filtre yelpazesi sunar. Mühendislik ekibimiz, belirli uygulamanız için optimum filtre topolojisi, akım derecelendirmesi ve ekleme kaybı profilinin seçiminde yardımcı olur. Bir tüketici ürünü için kompakt bir kart seviyesi filtre veya ekranlı bir oda için yüksek akımlı bir geçiş filtresi ihtiyacınız olsun, TESTUPS uyumluluk sağlamak için donanımı ve teknik rehberliği sunar.
İlgili bilgiler için iletimli emisyon testi ve EMC test odası tasarımı rehberlerimize bakın.
