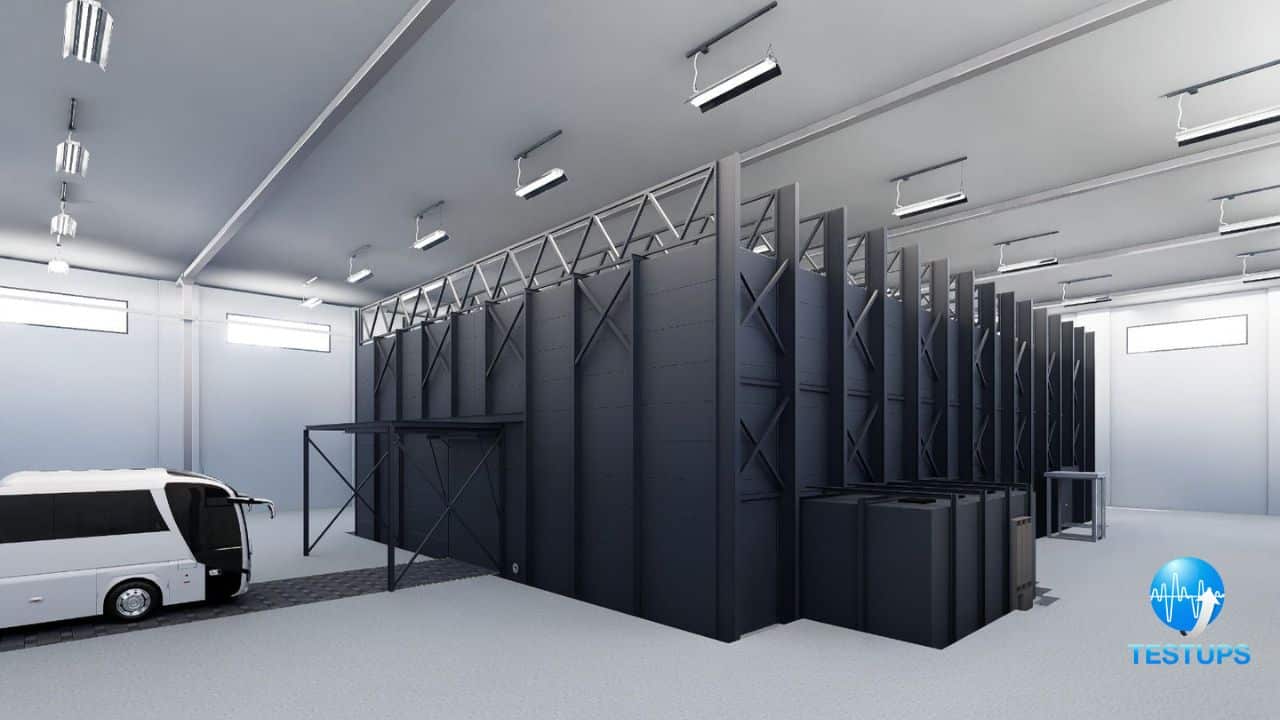

7 Pruebas EMC Esenciales para Vehículos Eléctricos

Introducción

Los vehículos eléctricos presentan desafíos únicos de compatibilidad electromagnética que van mucho más allá de los de los vehículos convencionales con motor de combustión interna. Los paquetes de baterías de alto voltaje que operan a 400 V u 800 V, los inversores de tracción que conmutan cientos de amperios a decenas de kilohercios, los cargadores de a bordo, los convertidores DC-DC y los sistemas de gestión de batería, todos generan emisiones electromagnéticas significativas. Al mismo tiempo, los sofisticados sistemas electrónicos que controlan la dinámica del vehículo, las funciones de conducción autónoma y el infoentretenimiento deben permanecer inmunes a estas perturbaciones.

Los marcos regulatorios que incluyen la Regulación No. 10 de la UNECE (ECE R10), CISPR 25 y la serie ISO 11452 definen las pruebas que los vehículos eléctricos y sus componentes deben superar. Las siguientes siete pruebas EMC forman el núcleo de cualquier programa de cumplimiento para vehículos eléctricos.

1. Emisiones Radiadas

Propósito

Las pruebas de emisiones radiadas aseguran que la energía electromagnética irradiada involuntariamente por el vehículo o componente no interfiera con los servicios de comunicación externos, otros vehículos o sistemas electrónicos cercanos. Para los vehículos eléctricos, el inversor de tracción y su cableado son típicamente las fuentes de emisión dominantes.

Referencia Normativa

• Nivel de vehículo: ECE R10 (metodología CISPR 12), medido con una antena a 3 m o 10 m de distancia
• Nivel de componente: CISPR 25, medido en una cámara blindada con una antena a 1 m de distancia

Resumen de la Configuración de Prueba

El vehículo o componente se coloca en una cámara semi-anecoica o en un sitio de prueba al aire libre. Una antena receptora barre el rango de frecuencia desde 150 kHz hasta al menos 2,5 GHz. El vehículo se opera en un modo de conducción definido (motor funcionando a par y velocidad especificados en un dinamómetro o con simulación de ruedas). Los niveles de emisión de pico y promedio se comparan con los límites aplicables.

2. Emisiones Conducidas

Propósito

Las pruebas de emisiones conducidas miden las corrientes de ruido de alta frecuencia que viajan a lo largo del cableado de alimentación del vehículo, los cables de carga y las líneas de señal. En los vehículos eléctricos, el cargador de a bordo es una fuente crítica de emisiones conducidas en la conexión de red de CA, mientras que el convertidor DC-DC y el sistema de tracción generan ruido conducido en los buses de CC de alto y bajo voltaje.

Referencia Normativa

• Nivel de componente: CISPR 25 (150 kHz a 108 MHz en líneas de alimentación y señal)
• Red de CA del cargador: CISPR 32 o estándares locales de conexión a la red

Resumen de la Configuración de Prueba

Una red artificial (LISN o AN) se inserta en la línea de alimentación para proporcionar una impedancia de medición definida. Un analizador de espectro o receptor de EMI mide el voltaje de ruido a través de la salida del LISN. Para las mediciones del bus de CC de alto voltaje, se requieren LISNs de alto voltaje especializados clasificados para 1000 V CC o superior.

3. Inmunidad Radiada

Propósito

Las pruebas de inmunidad radiada verifican que el vehículo y sus sistemas electrónicos continúan funcionando correctamente cuando se exponen a campos electromagnéticos externos de radiofrecuencia. Los vehículos eléctricos deben soportar campos de RF de transmisores de difusión, estaciones base de telefonía móvil, radar de vehículos cercanos y radios portátiles utilizadas dentro de la cabina.

Referencia Normativa

• Nivel de vehículo: ECE R10 (ISO 11451-2), probado de 20 MHz a 2 GHz o superior
• Nivel de componente: ISO 11452-2 (método de antena en cámara blindada)

Resumen de la Configuración de Prueba

El vehículo se coloca en una gran cámara semi-anecoica y se irradia con una antena que produce intensidades de campo calibradas desde 30 V/m hasta 200 V/m dependiendo de la criticidad del componente. Los sistemas del vehículo se monitorean en busca de mal funcionamiento, reinicios, luces de advertencia o rendimiento degradado. Para funciones relacionadas con la seguridad como frenado y dirección, no se permite ninguna degradación incluso en los niveles de prueba más altos.

4. Inmunidad Conducida — Inyección de Corriente en Masa (BCI)

Propósito

Las pruebas BCI inyectan corriente de RF directamente en el arnés de cableado de un módulo electrónico para simular el efecto de campos electromagnéticos acoplándose al cableado del vehículo. Este método es más repetible y rentable que las pruebas de inmunidad radiada para la evaluación a nivel de componente y es ampliamente utilizado por los OEMs automotrices.

Referencia Normativa

• ISO 11452-4 (método BCI para pruebas de componentes)
• Rango de frecuencia típico: 1 MHz a 400 MHz

Resumen de la Configuración de Prueba

Una pinza BCI (un transformador de corriente de RF) se coloca alrededor del arnés de cableado del dispositivo bajo prueba. Un amplificador de potencia acciona la pinza para inyectar una corriente de RF calibrada. El nivel de inyección se especifica en miliamperios (típicamente de 30 mA a 300 mA dependiendo de la especificación del OEM) o en términos de potencia directa. El DUT se monitorea en busca de degradación del rendimiento durante el barrido a través del rango de frecuencia.

5. Descarga Electrostática (ESD)

Propósito

Las pruebas ESD simulan la descarga de carga estática acumulada en el cuerpo humano hacia las superficies expuestas del vehículo y los módulos electrónicos. En climas secos, una persona que sale de un vehículo puede acumular 15 kV o más de carga estática. Una descarga a un conector electrónico, pantalla táctil o panel de control puede causar daño inmediato o mal funcionamiento temporal.

Referencia Normativa

• ISO 10605 (ESD específica para automoción)
• Cubre tanto el Modelo de Cuerpo Humano (150 pF / 330 ohm) como una red alternativa (330 pF / 2000 ohm)

Resumen de la Configuración de Prueba

Un generador ESD se aplica a todas las superficies accesibles por el usuario, pines de conector y carcasas del módulo electrónico. Se utilizan tanto los métodos de descarga por contacto como por aire a niveles de voltaje desde 2 kV hasta 25 kV dependiendo de la ubicación de instalación y los requisitos del OEM. El módulo debe continuar operando normalmente o recuperarse automáticamente después de cada descarga.

6. Inmunidad Transitoria

Propósito

Los sistemas eléctricos de 12 V y alto voltaje de un vehículo generan transitorios de voltaje severos durante eventos como desconexión de carga (desconexión del alternador), arranque con puente, conmutación de carga inductiva y voltaje alterno superpuesto del alternador. Los módulos electrónicos deben soportar estos transitorios sin daño ni mal funcionamiento.

Referencia Normativa

• ISO 7637-2 (perturbaciones conducidas transitorias a lo largo de las líneas de alimentación para sistemas de 12 V y 24 V)
• ISO 16750-2 (cargas eléctricas y condiciones ambientales, incluyendo transitorios de alto voltaje)

Resumen de la Configuración de Prueba

Un generador de pulsos transitorios produce formas de onda estandarizadas que se acoplan a las líneas de alimentación del DUT. Los tipos de pulso principales incluyen:

Pulso	Descripción	Voltaje Pico Típico
Pulso 1	Desconexión de cargas inductivas por otro dispositivo	-100 V a -150 V
Pulso 2a	Interrupción súbita de alimentación al DUT (apagado de encendido)	+50 V a +100 V
Pulso 2b	Interrupción súbita de alimentación al DUT (apagado de encendido, inductivo)	-200 V a -600 V
Pulso 3a/3b	Transitorios de conmutación por conmutación distribuida	Hasta +/-200 V, repetitivo rápido
Pulso 5a	Desconexión de carga del alternador	Hasta +120 V (limitado), duración 400 ms
Pulso 5b	Desconexión de carga para sistemas de 24 V	Hasta +202 V

El DUT se monitorea durante toda la prueba en busca de mal funcionamiento, reinicios o daño permanente.

7. Inmunidad a Campos Magnéticos

Propósito

Campos magnéticos intensos de baja frecuencia están presentes en los vehículos eléctricos debido a las altas corrientes que fluyen a través del motor de tracción, los cables de potencia y las barras colectoras de la batería. Estos campos magnéticos pueden interferir con sensores (especialmente sensores de corriente de efecto Hall y dispositivos magnetorresistivos), brújulas de navegación y otros electrónicos sensibles.

Referencia Normativa

• ISO 11452-8 (inmunidad a campos magnéticos, nivel de componente)
• Rango de frecuencia típico: CC a 200 kHz

Resumen de la Configuración de Prueba

El DUT se coloca dentro de una bobina de Helmholtz o un sistema similar de generación de campo magnético. Se aplica una intensidad de campo magnético definida (típicamente hasta 1000 A/m para aplicaciones relacionadas con vehículos eléctricos) a través del rango de frecuencia. El DUT se monitorea en busca de errores de medición, fallos de comunicación o degradación funcional. Esta prueba es particularmente crítica para los sensores de corriente del sistema de gestión de batería y los módulos de sensores ADAS.
