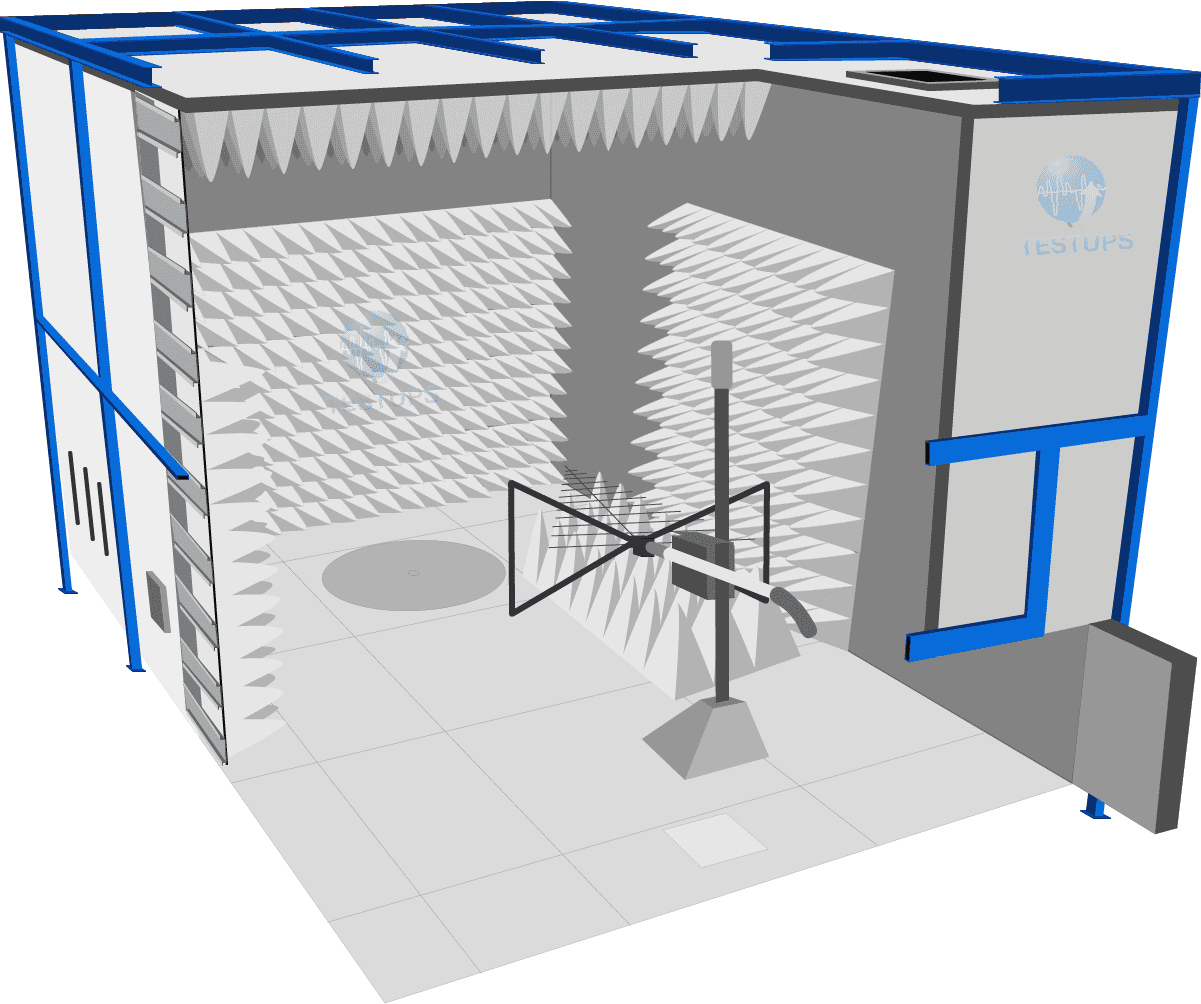

Chambre anéchoïque RF DIY — Guide pour construire votre propre chambre CEM

Introduction : Peut-on construire sa propre chambre CEM ?

La construction d’une chambre anéchoïque RF DIY est une question que de nombreux ingénieurs en électronique, startups et petites entreprises d’électronique envisagent face au coût des tests CEM professionnels. Une chambre DIY bien construite peut constituer un outil précieux pour les tests de pré-conformité, le débogage de conception et l’évaluation CEM préliminaire. Cependant, il est essentiel de comprendre les limitations pratiques d’une approche DIY par rapport à un laboratoire de test CEM professionnel et validé.

Ce guide couvre les composants fondamentaux, les approches de construction, les performances typiques réalisables avec une construction DIY, ainsi que la distinction importante entre le dépistage de pré-conformité et les tests de conformité formels.

Composants de base d’une chambre anéchoïque RF

Une chambre anéchoïque RF se compose de plusieurs composants essentiels qui fonctionnent ensemble pour créer un environnement électromagnétique contrôlé :

L’enceinte blindée forme la limite extérieure de la chambre et empêche les signaux électromagnétiques externes de pénétrer dans l’espace de mesure (et empêche les signaux internes de fuir vers l’extérieur). L’efficacité de blindage est le paramètre le plus critique.

Approches DIY :

Enceinte en acier soudé — Des tôles d’acier (1-2 mm d’épaisseur) soudées à tous les joints offrent un bon blindage (typiquement 60-80 dB aux fréquences jusqu’à 1 GHz). Cela nécessite des compétences en soudure et un espace d’atelier.
Pièce revêtue de cuivre ou d’aluminium — Un cadre en bois ou en métal revêtu de feuilles de cuivre ou d’aluminium, avec tous les joints chevauchés et soudés ou recouverts de ruban CEM conducteur. Le blindage réalisable est plus faible (30-50 dB) et dépend fortement de la qualité des joints.
Panneaux blindés modulaires — Des panneaux blindés préfabriqués peuvent être achetés et assemblés en enceinte. Cela offre une meilleure cohérence de blindage que la construction en tôle DIY, mais à un coût plus élevé.

Considérations clés :

Tous les joints, soudures et pénétrations (câbles, ventilation, porte) doivent maintenir la continuité RF. Même de petits espaces réduisent considérablement l’efficacité de blindage.
La porte est généralement le point le plus faible. Une porte RF professionnelle avec des joints à lamelles ou des contacts à lame est fortement recommandée, même pour les constructions DIY.
Les pénétrations de câbles doivent utiliser des connecteurs traversée de cloison ou des traversées filtrées.

2. Absorbants RF

Les absorbants RF tapissent l’intérieur de l’enceinte blindée pour réduire les réflexions et créer un environnement pseudo-espace libre. Pour une chambre DIY, les options les plus pratiques sont :

Mousse pyramidale chargée de carbone — Disponible commercialement en différentes hauteurs. Les pyramides plus grandes offrent de meilleures performances en basse fréquence mais consomment de l’espace intérieur. Une hauteur minimale de pyramide de 300-600 mm est typique pour des performances utilisables au-dessus de 200-300 MHz.
Dalles de ferrite — Efficaces aux fréquences plus basses (30-600 MHz) mais coûteuses et lourdes. La ferrite est généralement impraticable pour une construction DIY à budget limité, sauf si elle est approvisionnée en surplus.
Absorbants hybrides — Offrent une couverture large bande mais constituent l’option la plus coûteuse.

Pour une construction DIY économique, les absorbants en mousse pyramidale couvrant les murs et le plafond (et le sol si l’on construit une chambre entièrement anéchoïque) offrent le meilleur équilibre entre coût et performance.

3. Porte RF et accès

La porte de la chambre doit maintenir l’intégrité du blindage lorsqu’elle est fermée. Les options comprennent :

Portes RF commerciales — La meilleure option pour les performances de blindage (60-100 dB), mais coûteuse. Disponible auprès de fabricants spécialisés.
Porte à contact coulissant DIY — Une porte en acier avec des lamelles en cuivre ou un matériau de joint conducteur autour du cadre. Les performances dépendent fortement de la qualité de construction.
Portes à contact à lame — Fournissent un excellent blindage avec une conception mécanique simple, mais nécessitent une fabrication de précision.

4. Ventilation et pénétrations filtrées

Les équipements électroniques à l’intérieur de la chambre génèrent de la chaleur, la ventilation est donc nécessaire. Cependant, les ouvertures de ventilation compromettent le blindage à moins d’être filtrées :

Panneaux de ventilation en nid d’abeilles à guide d’ondes — Des réseaux de petits tubes hexagonaux ou circulaires agissent comme des guides d’ondes en dessous de la fréquence de coupure, laissant passer l’air tout en bloquant l’énergie RF. Ceux-ci peuvent être achetés commercialement ou fabriqués à partir de matériau à âme en nid d’abeilles en aluminium.
Traversées filtrées d’alimentation et de signal — Tous les câbles entrant dans la chambre doivent passer par des connecteurs traversée de cloison filtrés ou des panneaux de traversée pour empêcher les fuites RF conduites.

Approches de construction DIY courantes

Petite chambre de bureau

Adaptée pour tester de petits PCB, modules et dispositifs IoT. Typiquement construite en tôle d’acier ou d’aluminium avec des absorbants en mousse internes.

Taille : Environ 60 cm x 60 cm x 60 cm à 100 cm x 100 cm x 100 cm
Blindage : 40-60 dB réalisable avec une construction soignée
Absorbant : Petite mousse pyramidale (100-300 mm)
Fréquence utilisable : 500 MHz à 6 GHz (performances basse fréquence limitées)
Coût : De quelques centaines à quelques milliers de dollars

Chambre accessible à pied

Une chambre de la taille d’une pièce adaptée pour tester des équipements plus grands, des composants automobiles ou effectuer des mesures d’antenne.

Taille : 2 m x 2 m x 2 m ou plus
Blindage : 60-80 dB avec une construction en acier soudé et une porte RF appropriée
Absorbant : Mousse pyramidale de 300-1000 mm sur les murs et le plafond ; sol métallique pour une configuration semi-anéchoïque
Fréquence utilisable : 200 MHz à 18 GHz (avec des absorbants suffisamment grands)
Coût : De plusieurs milliers à des dizaines de milliers de dollars

Limitations des chambres DIY par rapport aux installations professionnelles

Bien qu’une chambre DIY puisse bien servir pour la pré-conformité et l’itération de conception, il est important de comprendre ses limitations :

Aspect	Chambre DIY	Chambre professionnelle
Efficacité de blindage	30-80 dB (variable, dépend de la construction)	80-120 dB (constante, validée)
Plage de fréquences	Limitée en basses fréquences (<200 MHz)	Plage complète (30 MHz à 40 GHz+)
Validation du site	Non validée selon CISPR 16-1-4 ou ANSI C63.4	NSA validée, étalonnage traçable
Incertitude de mesure	Inconnue ou importante	Quantifiée et documentée
Accréditation	Non applicable	Accréditée ISO/IEC 17025
Acceptation réglementaire	Non acceptée pour les tests de conformité	Acceptée par les organismes réglementaires mondiaux
Performance des absorbants	Adéquate pour le dépistage	Optimisée pour les performances sur toute la bande
Coût	De centaines à des dizaines de milliers de dollars	De centaines de milliers à des millions de dollars

Quand une chambre DIY est-elle suffisante ?

Une chambre anéchoïque RF DIY est bien adaptée pour :

Dépistage de pré-conformité — Identifier les problèmes CEM majeurs avant d’envoyer le produit à un laboratoire accrédité, réduisant le risque d’échecs de test coûteux.
Débogage de conception — Comparer les itérations de conception, évaluer l’efficacité de blindage des boîtiers et tester les performances de filtrage.
Évaluation au niveau composant — Mesurer les niveaux d’émission relatifs des PCB, câbles et connecteurs pendant le développement.
Formation et enseignement — Apprendre les techniques de mesure CEM et développer l’intuition en ingénierie.
Développement RF — Mesures de diagrammes de rayonnement d’antenne, caractérisation de dispositifs RF aux fréquences micro-ondes.

Quand avez-vous besoin d’une chambre professionnelle ?

Des tests CEM professionnels et accrédités sont nécessaires pour :

Conformité réglementaire — Le marquage CE, la certification FCC, l’homologation E-mark, la certification des dispositifs médicaux (IEC 60601-1-2) et toutes les autres certifications formelles nécessitent des tests dans un laboratoire accrédité.
Qualification OEM — Les constructeurs automobiles tels que Ford (FMC 1278) exigent des tests dans des laboratoires accrédités.
Tests d’immunité — Les tests d’immunité formels (ESD selon IEC 61000-4-2, BCI selon ISO 11452-4, immunité rayonnée) nécessitent des systèmes de test étalonnés et des environnements de chambre validés.
Mesures d’émissions en dessous de 200 MHz — La plage de basses fréquences est très difficile à traiter dans une chambre DIY sans absorbants en ferrite ou hybrides de grande taille.
Objectifs juridiques et de responsabilité — Les rapports de test accrédités ont une valeur juridique ; les mesures DIY n’en ont pas.
