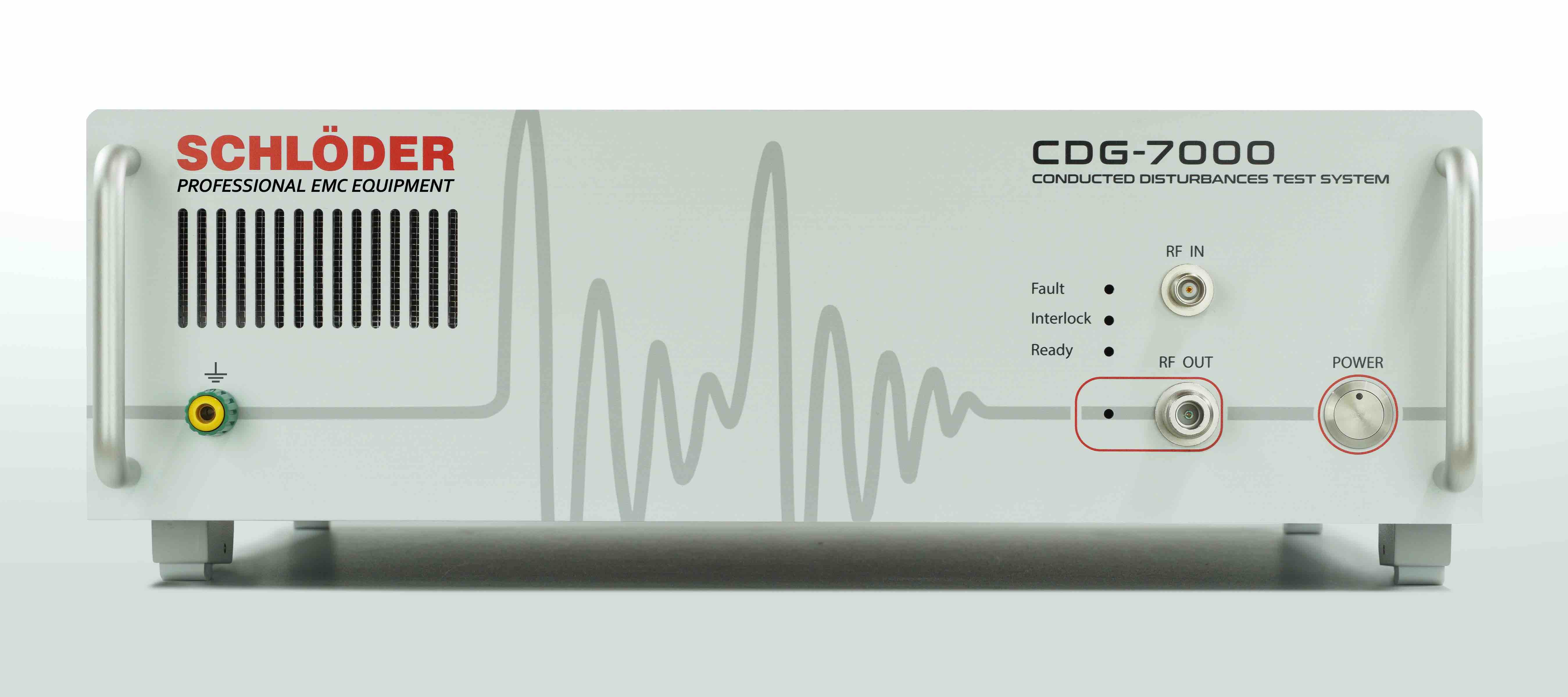

ISO 11452-4 — Tömeges áraminjektálás (BCI) vizsgálati követelmények

Az ISO 11452-4 áttekintése

Az ISO 11452-4 a tömeges áraminjektálás (BCI) módszerét határozza meg közúti járművekbe beépített elektronikus alkatrészek és modulok elektromágneses zavartűrésének vizsgálatához. A BCI az autóipari EMC egyik legszélesebb körben alkalmazott zavartűrési vizsgálati módszere, mivel hatékony lehetőséget nyújt RF energia injektálására a kábelkötegekbe, szimulálva azokat az elektromágneses tereket, amelyeket a kábelek valós közlekedési körülmények között szednének fel.

A BCI módszer úgy működik, hogy egy injektáló szondát (áramváltót) rögzítenek a vizsgálandó berendezés (DUT) kábelkötegére, és meghatározott frekvenciatartományban RF áramot táplálnak a kábelekbe. Ez az energiát olyan módon csatolja a DUT-ba, hogy az reprodukálja a jármű kábelezésére becsapódó sugárzott RF terek hatását.

A BCI vizsgálatot széles körben hivatkozzák az OEM EMC specifikációkban, beleértve a Ford FMC 1278, a Volkswagen TL 81000, a BMW GS 95024 és sok más dokumentumot, valamint a harmonizált ECE R10 előírást.

Frekvenciatartomány

Az ISO 11452-4 a szabványos BCI vizsgálati frekvenciatartományt 1 MHz-től 400 MHz-ig határozza meg. Ez a tartomány lefedi azokat a frekvenciákat, ahol a kábelcsatolt zavartűrés az autóipari elektronikus rendszerek szempontjából a legrelevánsabb. Egyes OEM specifikációk a felső frekvenciahatárt 1 GHz-ig kiterjesztik, de a szabványos tartomány 1 MHz-től 400 MHz-ig terjed.

A frekvenciapásztázás jellemzően logaritmikus lépésekben történik, minimálisan az aktuális vizsgálati frekvencia 1%-ának megfelelő lépésközzel (vagy finomabban, a termékspecifikációtól függően). Az egyes frekvenciákon való tartózkodási idő jellemzően 2 másodperc, vagy az alkalmazandó OEM szabvány által meghatározott.

Vizsgálati szintek

Az ISO 11452-4 az injektált áram alapján (milliamperben, dBuA-ban kifejezve) határozza meg a vizsgálati szigorúsági szinteket:

Szigorúsági szint	Injektált áram (mA rms)	Szint (dBuA)
I	1	60
II	3,16	70
III	10	80
IV	31,6	90
V	100	100

A szükséges vizsgálati szintet a járműgyártó vagy az alkalmazandó előírás határozza meg. A legtöbb OEM 60 mA (III. szint) és 200 mA vagy magasabb szinteket követel meg, az alkatrész járműben elfoglalt helye és funkciója függvényében.

Az injektáló szonda követelményei

Az injektáló szonda a BCI vizsgálati összeállítás kritikus eleme. Lényegében egy áramváltó, amelyet a kábelköteg-nyaláb köré rögzítenek, és RF energiát csatol a kábelekbe. A legfontosabb követelmények:

• Frekvenciatartomány: Le kell fednie a teljes vizsgálati frekvenciatartományt (jellemzően 1 MHz-től 400 MHz-ig vagy azon túl).
• Beiktatási impedancia: Elég alacsonynak kell lennie ahhoz, hogy ne módosítsa jelentősen a kábelköteg áramköri impedanciáját.
• Teljesítménytűrés: A megadott injektálási áram eléréséhez szükséges maximális előre irányú teljesítményre méretezettnek kell lennie.
• Rögzítő mechanizmus: Lehetővé kell tennie az egyszerű, ismételhető rögzítést a kábelköteg köré a kábelek sérülése nélkül.

Az általánosan használt injektáló szondákat olyan gyártók készítik, mint a Fischer Custom Communications (FCC), a Teseq és az ETS-Lindgren. A szonda átviteli impedancia-karakterisztikáit ismerni kell, és figyelembe kell venni a kalibráció és a szubsztitúciós eljárás során.

Monitoring szonda

Az injektáló szondán kívül egy monitoring szonda (szintén áramváltó) szolgál a kábelkötegben ténylegesen folyó áram mérésére. A monitoring szondát a kábelkötegen az injektáló szondától meghatározott távolságra (jellemzően a DUT csatlakozójától 50 mm-re) helyezik el. Valós idejű visszacsatolást biztosít az injektált áramszintről, ami elengedhetetlen a zárt hurkú szintszabályozáshoz és a szubsztitúciós módszerű kalibrációhoz.

A monitoring szonda legfontosabb követelményei:

• Kalibrált átviteli impedancia a teljes frekvenciatartományban
• Alacsony beiktatási impedancia a kábelköteg zavarásának minimalizálásához
• Megfelelő sávszélesség és dinamikatartomány az alkalmazott vizsgálati szintekhez

Kalibráció: a szubsztitúciós módszer

Az ISO 11452-4 a szubsztitúciós módszert alkalmazza a BCI vizsgálati összeállítás kalibrálásához. Ez a módszer az injektáló szonda, az erősítő és a jelút együttes hatásait veszi figyelembe, biztosítva, hogy a frekvenciafüggő eltérésektől függetlenül a megfelelő áramszint kerüljön a kábelkötegbe.

Kalibrációs eljárás

1. Kalibrációs tartó előkészítése — Egy 50 ohmos koaxiális kalibrációs tartó váltja ki a DUT kábelkötegét. Az injektáló szondát a tartó köré rögzítik, ugyanabban a pozícióban, mint a tényleges vizsgálat során.
2. A monitoring szonda elhelyezése a kalibrációs tartón meghatározott pozícióba.
3. A frekvenciatartomány pásztázása, miközben minden frekvencialépésnél az előre irányú teljesítményt úgy állítják be, hogy a monitoring szonda által mért áramszint elérje a szükséges értéket.
4. Az egyes frekvenciapontokon szükséges előre irányú teljesítmény rögzítése. Ezek az adatok alkotják a tényleges vizsgálat teljesítmény-referencia táblázatát.

A tényleges DUT vizsgálat során a rendszer a kalibrációból rögzített előre irányú teljesítményszinteket alkalmazza. A monitoring szondát az injektált áram elfogadható tűréshatáron belüli ellenőrzésére használják.

DUT beállítás és kábelköteg-konfiguráció

A megfelelő DUT beállítás kulcsfontosságú az ismételhető BCI vizsgálati eredményekhez. Az ISO 11452-4 az alábbiakat írja elő:

• Vizsgálópad: A DUT-ot egy földsíkra (fém padra) szerelik, a földsík felett 50 mm magasságban, nem vezető távtartókon.
• Kábelköteg hossza: A teljes kábelköteg-hossz jellemzően 1700 mm (vagy az OEM által meghatározott), a földsík mentén 50 mm magasságban vezetve.
• Kábelköteg-vezetés: A kábelköteg egyenes vonalban halad a DUT-tól a terhelés-szimulátorhoz (mesterséges hálózat vagy jármű-szimulációs hálózat).
• Terhelés-szimulátor: Egy megfelelő terhelés-szimulátor vagy kábelköteg-szimulációs egység lezárja a kábelkötegeket, a jármű elektromos környezetét képviselve.
• Injektáló szonda pozíciója: Az injektáló szondát a DUT csatlakozójától meghatározott távolságra helyezik el (jellemzően a DUT-tól 150 mm-re, de a pozíciók az OEM specifikációtól függően változhatnak). Egyes specifikációk több szondapozícióban is megkövetelik a vizsgálatot a kábelköteg mentén.
• Monitoring szonda pozíciója: Az injektáló szonda és a DUT csatlakozója között, jellemzően a DUT-tól 50 mm-re.
• Tápegység: A DUT-ot megfelelő tápegység-hálózatokon keresztül táplálják, meghatározott impedancia-jellemzőkkel. LISN (vonali impedancia stabilizáló hálózat) vagy AN (mesterséges hálózat) szükséges lehet.
• Földelés: A DUT földelési csatlakozásának reprodukálnia kell a tényleges járműbe szerelési konfigurációt.

Vizsgálati eljárás összefoglalása

1. A DUT felszerelése a vizsgálópadra a megadott kábelköteggel és terhelés-szimulátorral.
2. A DUT normál működésének ellenőrzése és az alapteljesítmény meghatározása.
3. Az injektáló és monitoring szondák elhelyezése a megadott pozíciókba.
4. A szubsztitúciós kalibráció elvégzése a teljesítmény-referencia táblázat létrehozásához.
5. A kalibrált teljesítményszintek alkalmazása a frekvenciatartományban, miközben a DUT működik.
6. A DUT teljesítményének figyelése a vizsgálat során, minden anomália, meghibásodás vagy a normál működéstől való eltérés rögzítése.
7. A DUT teljesítményének osztályozása az alkalmazandó megfelelési kritériumok szerint (pl. A-tól E osztályig, az OEM specifikációtól függően).

Hogyan segíthet a TESTUPS

A TESTUPS teljes körű BCI vizsgálati szolgáltatásokat nyújt az ISO 11452-4 és az összes főbb autóipari OEM specifikáció szerint. Vizsgálati létesítményeink kalibrált injektáló és monitoring szondákkal, nagy teljesítményű RF erősítőkkel és automatizált vizsgálati rendszerekkel vannak felszerelve, amelyek képesek a szubsztitúciós módszerű BCI vizsgálat elvégzésére a teljes frekvenciatartományban. Akár fejlesztés közbeni előzetes megfelelőségi BCI szűrésre, akár teljes körű minősítési vizsgálatra van szüksége OEM jóváhagyáshoz, a TESTUPS pontos, hatékony eredményeket biztosít. Vegye fel velünk a kapcsolatot autóipari zavartűrési vizsgálati igényeinek megvitatásához, vagy ismerkedjen meg autóipari EMC vizsgálati rendszereinkkel.
