Teste ESD — Métodos e Normas de Teste de Descarga Eletrostática

O Que É o Teste ESD?

O teste de descarga eletrostática (ESD) avalia a capacidade de equipamentos eletrônicos de suportar a transferência súbita de carga eletrostática que ocorre quando uma pessoa ou objeto carregado toca ou se aproxima do produto. Os eventos de ESD são extremamente rápidos (tempos de subida abaixo de 1 nanossegundo) e podem gerar correntes de pico de dezenas de amperes por durações muito curtas. Esses eventos transitórios podem causar danos a semicondutores, corrupção de firmware, perda de dados, reinicializações do sistema e falhas latentes de confiabilidade.

O teste de ESD é uma parte obrigatória de praticamente todo programa de conformidade EMC, seja o produto um dispositivo de consumo, controlador industrial, instrumento médico ou módulo eletrônico automotivo. O teste simula as condições do mundo real que os produtos encontram durante o manuseio, instalação e uso.

Por Que o Teste ESD É Importante

O acúmulo de carga eletrostática é uma consequência inevitável das atividades cotidianas. Caminhar sobre um carpete, deslizar para fora de um assento de carro ou remover material de embalagem pode gerar tensões que variam de algumas centenas de volts a mais de 25 kilovolts, dependendo da umidade, materiais envolvidos e da atividade. Quando essa carga é descarregada em um dispositivo eletrônico, a energia é concentrada em uma área minúscula e entregue em nanossegundos.

As consequências de um evento de ESD dependem da sensibilidade do dispositivo, do caminho de descarga e do nível de energia:

Falha permanente: Dano imediato e permanente a junções de semicondutores, óxidos de gate ou componentes de filme fino. O dispositivo para de funcionar.
Falha temporária: Mau funcionamento temporário como reinicialização do sistema, erro de comunicação ou falha no display. O dispositivo se recupera após o evento, mas experimentou uma interrupção.
Dano latente: Degradação parcial de um componente que não causa falha imediata, mas reduz sua margem operacional, eventualmente levando a falhas prematuras em campo.

Produtos que falham no teste de ESD provavelmente apresentarão comportamento não confiável nas mãos dos usuários finais, levando a devoluções de garantia, insatisfação do cliente e potenciais riscos à segurança.

Norma IEC 61000-4-2

A IEC 61000-4-2 é a principal norma internacional para testes de imunidade a ESD de equipamentos eletrônicos. É referenciada por praticamente todas as normas de produtos EMC e estruturas regulatórias, incluindo:

EN 55035 e EN 301 489 (Europa)
FCC Part 15 (por referência através da ANSI C63.16)
IEC 60601-1-2 (dispositivos médicos)
IEC 62368-1 (equipamentos de áudio/vídeo e TIC)

A edição atual da IEC 61000-4-2 especifica a forma de onda do gerador de teste, procedimentos de calibração, configuração de teste, métodos de descarga e níveis de severidade.

Descarga por Contato vs. Descarga pelo Ar

A IEC 61000-4-2 define dois métodos de descarga:

Descarga por Contato

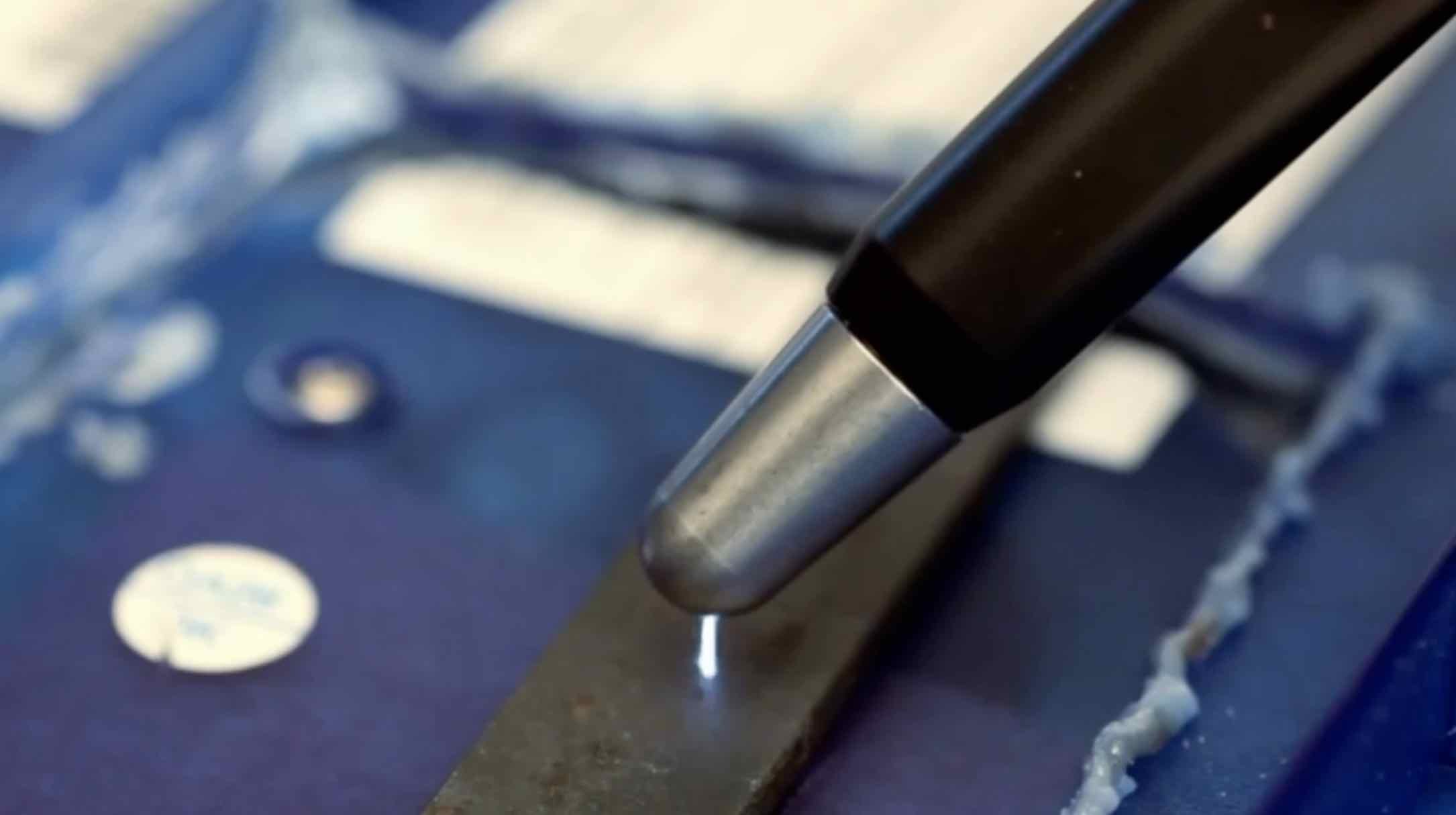

A ponta arredondada do gerador de ESD é colocada em contato direto com o ponto de teste antes que a descarga seja acionada por um relé interno. A descarga por contato produz uma forma de onda altamente repetível porque a tensão de descarga é controlada com precisão. É o método preferido e é aplicado a todas as superfícies condutoras e acessíveis, conectores, parafusos e costuras metálicas.

Descarga pelo Ar

O gerador de ESD é carregado e então aproximado da superfície de teste pelo ar até que a intensidade do campo elétrico exceda a tensão de ruptura do entreferro, e uma faísca salte através dele. A descarga pelo ar é menos repetível porque a tensão de descarga depende da velocidade de aproximação, umidade, distância do entreferro e geometria do eletrodo. No entanto, é necessária para testar superfícies isoladas e representa o cenário de ESD mais comum no mundo real (uma pessoa alcançando um dispositivo).

Quando ambos os métodos são aplicáveis a um ponto de teste, a norma exige que ambos sejam realizados, e o produto deve passar em ambos.

Níveis de Teste

A IEC 61000-4-2 define quatro níveis de teste padrão com severidade crescente:

Nível	Descarga por Contato	Descarga pelo Ar
1	2 kV	2 kV
2	4 kV	4 kV
3	6 kV	8 kV
4	8 kV	15 kV

O nível de teste aplicável é determinado pela norma do produto. A maioria dos equipamentos comerciais e industriais é testada no Nível 3 ou Nível 4. Dispositivos médicos sob a IEC 60601-1-2 são tipicamente testados no Nível 4 (8 kV contato, 15 kV ar). Algumas categorias de produtos ou ambientes de uso final podem exigir níveis além do Nível 4, especificados como níveis “X” pelo comitê de produto.

Especificações do Gerador de ESD

O gerador de ESD (também chamado de simulador de ESD ou pistola de ESD) deve atender a requisitos rigorosos de desempenho definidos na IEC 61000-4-2:

Rede de descarga: Capacitor de armazenamento de 150 pF em série com um resistor de descarga de 330 ohm (Modelo de Corpo Humano)
Faixa de tensão de saída: Ajustável, tipicamente 200 V a 30 kV
Tempo de subida do primeiro pico: 0,7 ns a 1 ns
Corrente de pico a 4 kV contato: 15 A nominal
Corrente a 30 ns: 8 A nominal
Corrente a 60 ns: 4 A nominal

O gerador deve ser calibrado periodicamente usando um alvo de calibração e um osciloscópio com largura de banda suficiente (pelo menos 2 GHz) para capturar com precisão a forma de onda de corrente de subida rápida. A verificação de calibração é essencial porque a degradação do relé, ponta ou cabo pode alterar a forma de onda e produzir resultados de teste imprecisos.

Modelo de Corpo Humano (HBM)

A rede de descarga na IEC 61000-4-2 representa o Modelo de Corpo Humano — uma aproximação elétrica de um corpo humano carregado descarregando através de um dedo. O capacitor de 150 pF representa a capacidade de armazenamento de carga de um corpo humano, e o resistor de 330 ohm representa a impedância do caminho de descarga através da pele e tecidos do corpo.

O HBM é um dos vários modelos de ESD utilizados na indústria eletrônica. Outros incluem o Modelo de Máquina (MM) com menor resistência e o Modelo de Dispositivo Carregado (CDM) que simula um dispositivo carregado descarregando para uma superfície aterrada. A IEC 61000-4-2 foca exclusivamente no HBM para testes em nível de sistema.

Configuração de Teste

A configuração de teste padrão para a IEC 61000-4-2 inclui:

Plano de referência de terra (GRP): Uma folha metálica (cobre ou alumínio, espessura mínima de 0,25 mm) medindo pelo menos 1 m x 1 m, colocada no piso ou mesa do laboratório e conectada ao terra de proteção do edifício.
Plano de acoplamento horizontal (HCP): Uma folha metálica de 1,6 m x 0,8 m colocada na mesa ao lado do equipamento sob teste, conectada ao GRP através de dois resistores de 470 kohm. Este plano simula uma superfície condutora próxima ao produto.
Plano de acoplamento vertical (VCP): Uma folha metálica de 0,5 m x 0,5 m colocada verticalmente a 0,1 m da parte traseira do EUT, também conectada ao GRP através de dois resistores de 470 kohm. Este plano simula descarga indireta para uma superfície condutora próxima.
Suporte isolante: O EUT é colocado sobre um suporte isolante de 0,1 m de espessura na mesa ou, para equipamentos de piso, diretamente no GRP com uma camada isolante de 0,1 m abaixo dele.

Os planos de acoplamento permitem o teste de descarga indireta, onde o gerador de ESD descarrega no plano de acoplamento próximo ao produto em vez de diretamente no próprio produto. As descargas indiretas testam a imunidade do equipamento ao campo eletromagnético radiado produzido por um evento de ESD próximo.

Procedimento de Teste

Verificação da configuração: Configure o ambiente de teste, conecte o EUT aos seus periféricos e fonte de alimentação normais e verifique se o EUT está operando corretamente.
Descarga direta — método de contato: Aplique pelo menos 10 descargas individuais (tipicamente com polaridade alternada) em cada superfície condutora, conector e ponto acessível no EUT. Aguarde pelo menos 1 segundo entre descargas.
Descarga direta — método pelo ar: Aplique pelo menos 10 descargas individuais em cada superfície isolada e área não condutora do EUT.
Descarga indireta: Aplique descargas nos planos de acoplamento horizontal e vertical no nível de teste especificado.
Monitoramento: Observe o EUT durante todo o teste quanto a qualquer anomalia, incluindo reinicializações, corrupção de display, erros de comunicação, ruído audível ou perda funcional.
Verificação pós-teste: Confirme que o EUT retornou à operação normal após a sequência de testes.

Critérios de Aprovação/Reprovação

A IEC 61000-4-2 define critérios de desempenho que a norma do produto seleciona:

Critério A: Desempenho normal dentro dos limites de especificação durante e após o teste.
Critério B: Degradação temporária ou perda de função durante o teste, seguida de auto-recuperação para operação normal.
Critério C: Degradação temporária ou perda de função requerendo intervenção do operador (ciclo de energia, reinicialização) para restaurar a operação normal.
Critério D: Não recuperável; degradação permanente ou dano. Este critério significa que o produto falhou.

A maioria das normas de produto exige o Critério B como mínimo para imunidade a ESD. Equipamentos críticos de segurança frequentemente exigem o Critério A.
